喷烤漆房 BZB- 远红外线

灯管加热

外尺寸: 7000×5560×3400




内尺寸: 6900×4000×2650




大门尺寸: 3000(宽)×2600(高)




尺寸单位: （mm）




总功率: 80.5（Kw）






详细参数

•


  房体系统
    1、房体的内外板均为彩色喷涂渗锌钢板, 插口型聚苯乙烯EPS阻燃保温板, 厚度为50mm, 彩钢板厚0.426mm, 是烤漆房专业房体墙板, 采用流水线生产一次复合成型, 并设置三开折叠式大门和侧墙人行门, 大门为钣金工艺制作, 大门、侧门上均设置玻璃观察窗, 并在侧门入口配小台阶, 门扇设置压力锁, 解决了房内超压问题, 整体结构密封牢固、色彩端庄, 保温阻燃, 硬度高等优点, 配置镀锌顶板;
    2、地台高300mm, 采用镀锌钢板、镀锌模具成型拼装结构, 配置钢结构支架, 强度高、美观、经久耐用, 机组可选择进行左、右、后三面放置, 配套两排格栅网及三排防滑花纹板;
    3、上车坡: 3件900mm宽的整上车坡, 防滑花纹板制作;

  照明系统
    烤房顶部照明共有32支36瓦飞利浦灯管及电子镇流器组成, 在烤房底部向上0.5米处另有16支36瓦飞利浦灯管及电子镇流器组成的腰灯, 保证充足的照明, 工作时无阴影;
    配件: 房内配置移动式轨道架、优质钢材质制成, 方便喷涂细小配件;

  送排风系统
    1、采用引进西门子技术生产的YDW系列离心式风机, 此风机具有噪音低, 风量大, 耗能量少等优点:
  a、送风机型号YDW4.5L; 流量:12500m3/h; 全压800Pa; 转速: 900rpm; 功率4KW; 2台;
  b、排风机型号YDW5.6M; 流量:20000m3/h; 全压810Pa; 转速: 900rpm; 功率7.5KW; 1台;
    2、送排风柜由镀锌型材制作框架配套喷涂钢板; 整套系统设置一套自动风门, 使用瑞士产10牛顿执行器, 确保内外循环准确无误;

  加热系统
    采用红外线烤灯加热方式; 在房体侧面配置4组固定式红外线烤灯加热装置（3Kw/组）; 房体后墙配置3组固定式红外线烤灯加热装置（3Kw/组）, 从而使室内温度均匀 ; 为达到冬季恒温喷漆的效果, 另在送风柜内加装一套30Kw的电热管, 在恒温喷漆时, 将外部的冷空气加热后送至喷漆房内;

  电控系统
    采用微电脑程序操作, 主回路设有多重保护, 自动显示全部工作过程和故障状态; 设有温度时间设备、常温喷漆、恒温喷漆、烤漆开关、照明开关、停止开关、紧急停止开关、故障报警、累时器等;

  净化系统
    采用精粗两道过滤层结构: 粗效采用国产优质无纺棉, 能有效捕捉大于15μm的尘粒, 设置在发生柜进风口处, 有一活动门便于更换; 顶部高效过滤为荷兰技术生产的过滤棉, 有效捕捉大于4μm的尘粒; 顶部托网采用扣入式格子网, 可调节码仔连接, 方便更换过滤棉、结构合理、美观; 地棉过滤为意大利技术生产的玻璃纤维棉; TSP值: ≤1.4mg/m3;

  废气处理系统
    在地台底部设过滤毡进行漆雾初级处理, 环保柜内采用玻璃纤维过滤毡进行漆雾再处理后, 外加干式活性碳环保装置进行废气处理, 漆雾通过活性碳过滤层过滤废气中的有害物质, 最后经排风口排出房外, 从而提供良好工作环境, 废气排放达到（大气污染物综合排放标准）GB16297-1996国家标准;

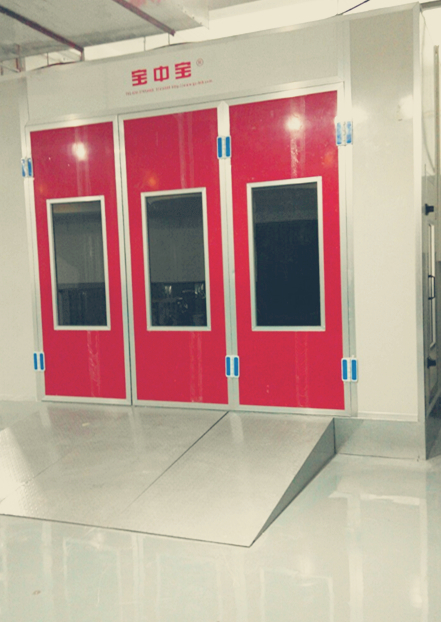

  实景拍摄　　　　 　 　 　

整齐的电控线路，带散热风扇
